一個月搞下來的主機效率實戰


這個數據是用集合式電表去抓他的實際累積瓦時,然後將裏面的累計瓦時以定時的方式丟到紀錄器去紀錄,想當然的,耗電量的累積一定是越來越多,因為時間軸標示出來的話根本看不清楚,所以就以筆數直接拉出耗電量的曲線.
取樣的時間是從4月底開始,業主的冷卻水塔的操作早就是全開,因為天氣屬於春天,俗話說春天後母心,一下很熱又一下很冷,所以水溫也就是忽冷忽熱了.
冷卻水的溫度隨著外氣溫度飄來飄去,當然,超過設計溫度的時候主機可能會開始喘震,上面那條藍色37度的線應該講就是安全線,超過的話可能就開始喘了.

冷凝溫度的線跟出水溫度線一樣,但值更高一點.
冷凝溫度減出水溫度就是趨近溫度,以離心機來講,當然是越低越好,我把最佳值訂在一度C,安全線訂在2度,超過的話代表耗電,當然,因為測試的校準基準點不一樣,所以不能說這台主機的趨近溫度就不好,還是要看當初設計的選機資料,不過有的飄到快4度,還是不太好.
溫差代表熱交換的量,因為主機的熱負荷幾乎一直在動,所以溫差飄來飄去一定是這樣,假設滿載的設計是5度C,那麼2.5度C這條代表50%負載,3.75度C代表75%負載,5度C100%.
外氣溫度跟天氣有關,只要時間間隔夠短,取樣時間夠長,跑出來的數據就會是這樣.

冰水流量的變動跟現場的平衡有關,如果取樣次數不夠,常常會認為流量就是如此,其實不太可能,這中間的平衡跟最佳化還滿大空間的.

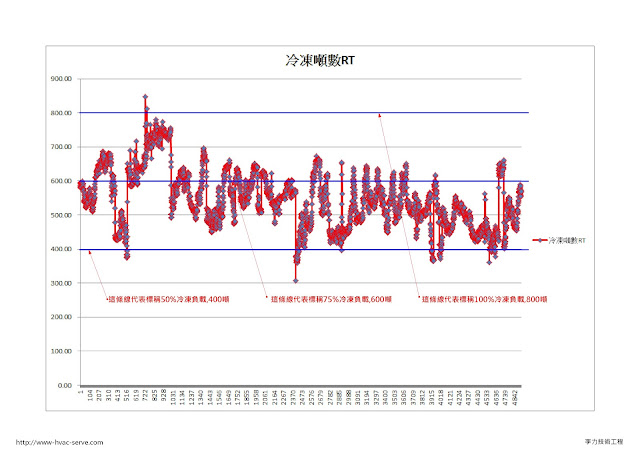

熱負荷的不同,跑出來的的冷凍噸就會如此,可以看到主機的負載噸數大部分都在50~90%之間飄.
因為噸數不同,主機的耗電也不同,耗電不同,代表功率因數也會一直飄,以這台主機來講,滿載大概是480KW左右.
最重要的主機效率表,也因此,看主機的效率不是看一兩個點,而是看整體,有人說他的主機固定就是多少效率,那完全是外行,看上面的各項數據就可以清楚看出只要好好弄,節能空間是一定存在的,只是到最後採取什麼解決方案而已.

所以什麼最佳化或是節能解決方案,基本上就是科學數據,時間夠長,數據夠多,就可以大概看出這個系統的特性在哪裡?如果數據不夠,採取的解決方案往往也就差一大截了.
